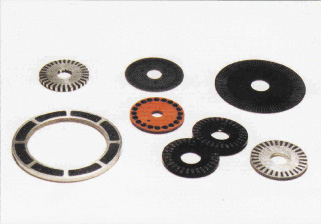

磁気エンコーダーエレメント

お客様のスペックに合わせた製造も可能です。




希土類モノ
磁気エンコーダ
特 徴
●着磁が簡単
●薄型化が可能
●多極化が可能
●機械的強度が高い
●外部磁場に強い<抗磁力:Hcj≧400kA/m>

◎各種エンコーダ比較 COMPARISON OF SOME ENCODER

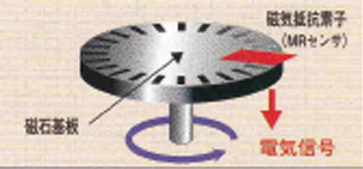

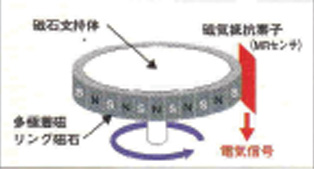

構造 希土類モノ磁気エンコーダ 従来型磁気式エンコーダ
部品数 ○(2点:磁石基盤、MRセンサ) △(3点:リング磁石、支持体・MRセンサ)
ギャップ ◎(軸方向・周方向) ◎(軸方向・周方向)
応答周波数 ○(500kHz以上) ○(500kHz以上)
信頼性 温度範囲 ○(〜120℃) ○(〜120℃)
油・ゴミ ○(影響なし) ○(影響なし)
振動・衝撃 ◎(外周面は基板) △(外周面の磁石が弱い)
信号 強度 ○(希土類系磁石のため強い) △(フェライト系磁石のため弱い)
分解能
コスト ○(磁石の接着は不要) △(磁石の接着が必要)

◎信 号 例 EXAMPLES OF SIGNAL

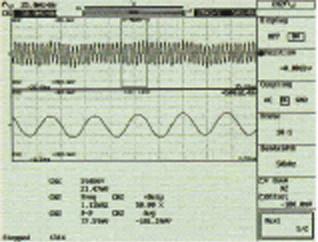

軸方向磁場検出

基板:○23mm×1.5mm
スリット数:30スリット
着磁方向:軸方向モノ極着磁
検出素子:ホール素子(HW-108AE)
ギャップ:0.3mm

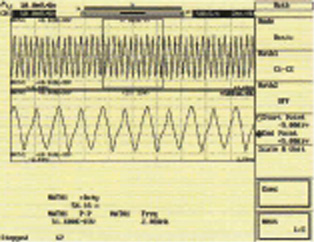

周方向磁場検出

基板:○23mm×1.5mm
スリット数:30スリット
着磁方向:軸方向モノ極着磁
検出素子:MR素子(TDM0403)
ギャップ:0.3mm

◎製造フローシート FLOW SHEET OF PRODUCTION


◎用 途 例 EXAMPLES OF USE

PC関係 CD−R、DVDなど
自動車関係 ABS、各種メーターなど
メカトロ関係 小型モーター、リニアガイド、原点センサーなど
